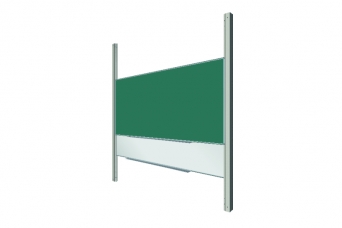

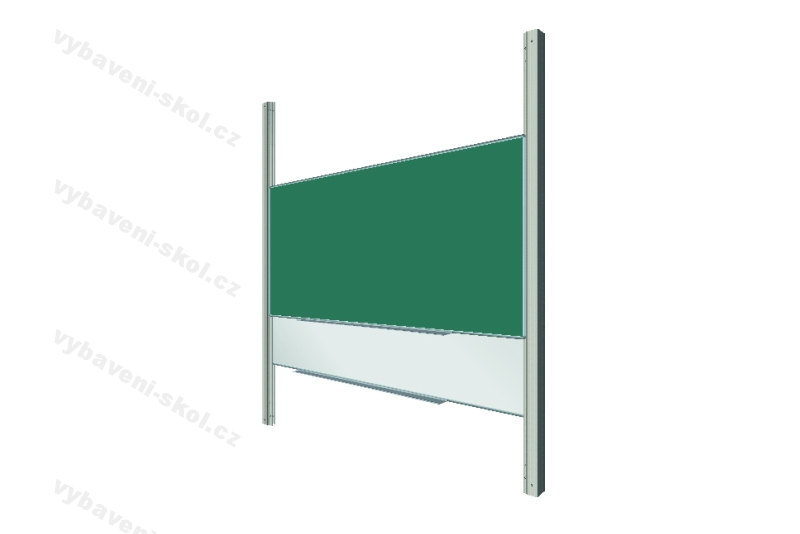

Zvedací systém PYLON AL 290-320 dvojitý

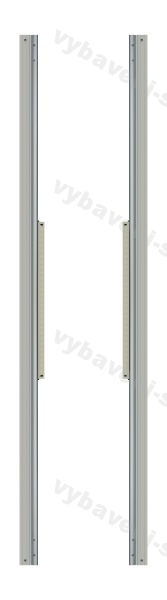

Zvedací systém pro tabule ekoTAB® typu TRIPTYCH, MANAŽER, ŠKOL, PIVOT, INTERAKTIVNÍ TABULE PYLON AL je sloupový zvedací systém určený pro zvedání tabulí ekoTAB® různých typů a velikostí. Lze jej použít pro tabule s pevnou zadní částí (plech) nebo pevným jádrem (dřevo, dřevotříska, …). Tento zvedací systém se vyrábí ve dvojím provedení – PYLON AL jednoduchý a PYLON AL dvojitý. PYLON AL jednoduchý je určený pro zvedání jedné tabule. PYLON AL dvojitý je určený pro zvedání dvou tabulí stejné velikosti, kdy obě tabule mají na sobě nezávislé posuvy. Pylonové sloupy jsou z eloxovaného hliníku v přírodním odstínu, standardní délka sloupů je 290 cm. Sloupy lze podložit Prodloužením PYLON AL - spodní hrana tabule tak bude výš od podlahy, než u nepodloženého pylonového sloupu délky 290 cm. U dvou tabulí výšky 120 cm, doporučujeme objednat prodloužení délky pylonu na 320 cm – Prodloužení PYLON AL dvoj. 30 cm. Na tabule s šířkou větší než 300 cm montujeme výztuhy, které snižují možnost nežádoucích vibrací a zabraňují tak prohýbání tabule. Na pylon není dovoleno montovat tabule s malou tvarovou tuhostí – např. tenkostěnné tabule se sílou jádra do 15 mm. U těchto tabulí by hrozilo jejich poškození při posuvu, nebo uvolnění závěsů tabulí. Montáž jiných tabulí je nutné konzultovat s výrobcem zvedacího systému PYLON AL.

Specifikace:

• Výška sloupu: 2900 mm 2900 mm Min. výška místnosti: 2950 mm (3090 mm)* 2950 mm (3190 mm)*
• Zdvih: 1652 mm 1552 mm Spodní hrana tabule (tabule nahoře): 1875 mm (2015 mm)* 1675 mm (1915 mm)*
• Spodní hrana tabule (tabule dole): 223 mm (363 mm)* 123 mm (363 mm)*
• Horní hrana tabule (tabule nahoře): 2900 mm (3040 mm)* 2900 mm (3140 mm)*
• Horní hrana tabule (tabule dole): 1248 mm (1388 mm)* 1348 mm (1588 mm)*
• Polička plastová (tabule nahoře): 1875 mm (2015 mm)* 1675 mm (1915 mm)*
• Polička plastová (tabule dole): 223 mm (363 mm)* 123 mm (363 mm)*
• Tabule Triptych výšky 100: Tabule Triptych výšky 120: Výška sloupu: 2900 mm 2900 mm Min. výška místnosti: 2950 mm (3045 mm)* 2950 mm (3145 mm)*
• Zdvih: 1502 mm 1402 mm Spodní hrana tabule (tabule nahoře): 1877 mm (1972 mm)* 1677 mm (1872 mm)*
• Spodní hrana tabule (tabule dole): 375 mm (470 mm)* 275 mm (470 mm)*
• Horní hrana tabule (tabule nahoře): 2900 mm (2995 mm)* 2900 mm (3095 mm)*
• Horní hrana tabule (tabule dole): 1398 mm (1493 mm)* 1498 mm (1693 mm)*
• Polička hliníková (tabule nahoře): 1781mm (1876 mm)* 1581 mm (1776 mm)*
• Polička hliníková (tabule dole): 279 mm (374 mm)* 179 mm (374 mm)
