Osciloskop pro učitele (Braunova trubice se žhavenou katodou)
Kód:
CON1008025
Dostupnost:
Ověřit dostupnost
zboží na cestě
Nelze platit dobírkou.
Záruka:
2 roky
Popis/rozměry:
Testovací osciloskop pro experimenty v oblasti fyziky katodového záření a v oblasti oscilací obecně.
Výrobce:
Conatex

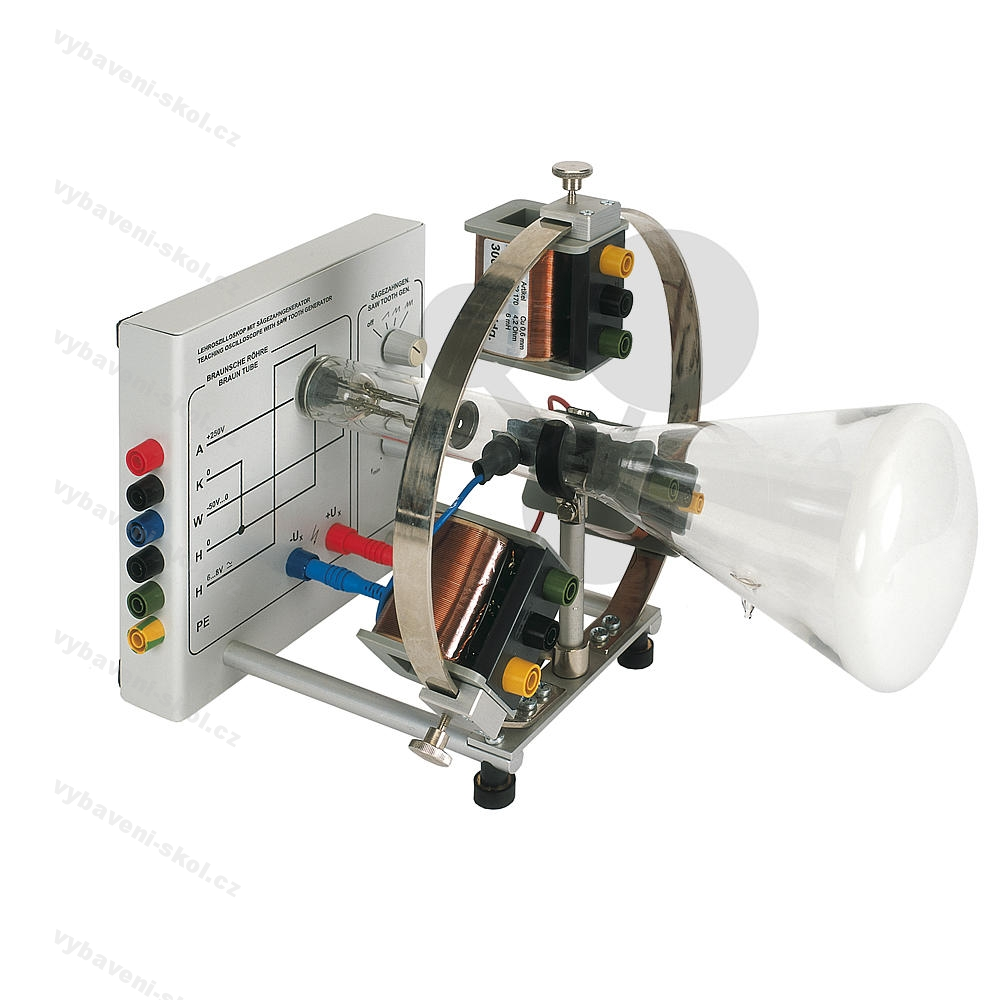

Osciloskop pro učitele (Braunova trubice se žhavenou katodou)
Testovací osciloskop pro experimenty v oblasti fyziky katodového záření (šíření po přímce, odklon v elektrickém a magnetickém poli) a v oblasti oscilací obecně.
Již vestavěný generátor pilovitých kmitů produkuje pilovité napětí pro posun elektronového paprsku podél časové osy (osa X). Ve 3 oblastech je nastavitelná frekvence posunu od 10 Hz do 200 Hz.
Výhody trubice a přístroje:
Elektronově-optický systém (katodová trubice, Wehneltův válec a anoda) je zvenku dobře vidět. Trubice není nijak zastíněna. Anodové napětí je velmi nízké (250 V DC) a lze ho měřit běžným multimetrem. Katodový paprsek je velmi „měkký“. Jeho ohyb v magnetickém zemském poli je pozorovatelný lidským okem. Katodový paprsek se zintenzivňuje jednoduchou elektronovou optikou (čočka z perforované desky) a plynovým zúžením. Paprsek je viditelný uvnitř trubice. Ostrost bodu na obrazovce lze nastavit změnou negativního předpětí Wehneltova válce. Za účelem demonstrace elektrického vychylování obsahuje trubice pár elektrostatických desek.
Pro demonstraci magnetického vychylování katodového paprsku lze k osciloskopu připevnit tři válcové cívky nastavitelné na kroužku. Pomocí vestavěného generátoru pilovitých kmitů lze provádět řadu pokusů na závislost na čase. Trubice je připevněna na kolmé desce. Na desce jsou barevné konektory. Zadní zapojení je popsáno v návodu k použití.
Technické údaje:
Zobrazení měřených parametrů a funkcí na obrazovce. Kurzorová měření rozdílového napětí, času a frekvence. Obdélníková trubka 8 cm x 10 cm - 2 snímací hlavy 1:1/1:10. Síťová přípojka 110 V - 240 V, 50 Hz - 60 Hz.
Hmotnost: cca 1,6 kg.
